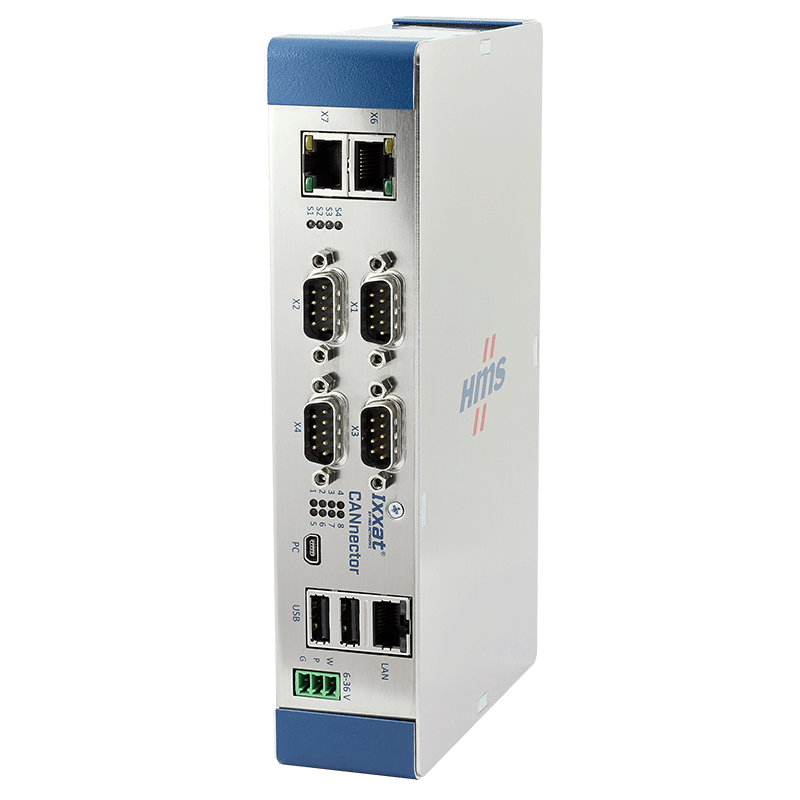

IXXAT CANnector

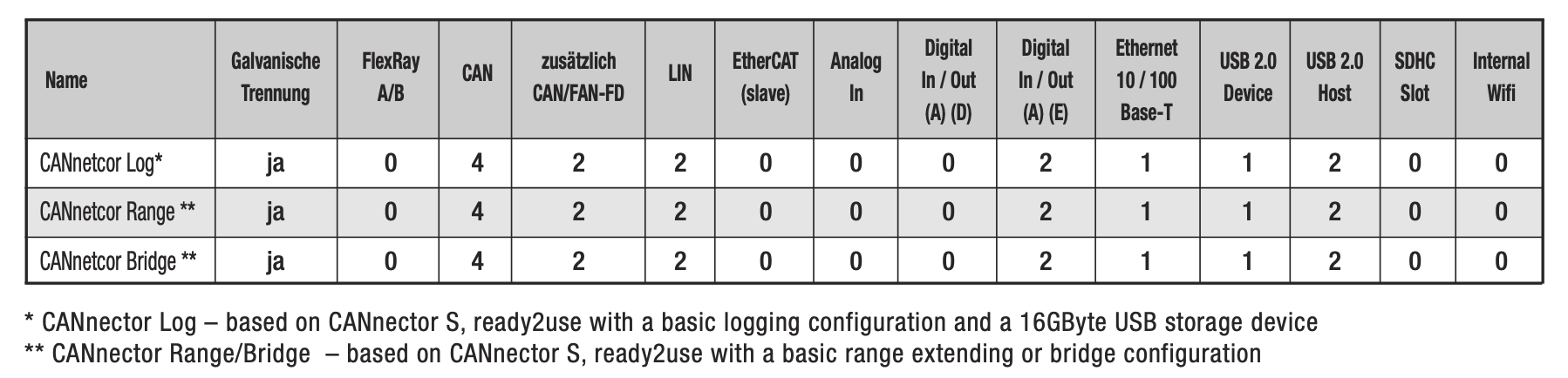

CANnector ist eine Embedded-Plattform für die Hutschienenmontage mit vielen verschiedenen Automotive-Kommunikationsschnittstellen. Sie ist ideal für Anwendungen, bei denen mehrere Bussysteme zu einem einzigen Gerät mit eigener Rechenleistung zusammengeführt werden müssen - z. B. für Logging- oder Gateway-Anwendungen. Alle Anwendungen laufen auf dem Gerät, ein PC wird nur zur Konfiguration oder Stimulation/Visualisierung von Daten benötigt, da die eigentliche Intelligenz – z.B. für die Transportprotokolle – auf die Embedded-Plattform ausgelagert ist. HMS stellt mit Ixxat ACT (Advanced Configuration Tool) ein einfach zu bedienendes Windows-basiertes Tool zur Verfügung, mit dem Kunden das Gerät per Drag-&-Drop konfigurieren können. Die meisten Anwendungsfälle können mit der ACT Freeware Version (kostenlos) umgesetzt werden. CANnector Range und CANnector Bridge sind vorkonfigurierte Versionen des CANnector S Gerätes, die es dem Anwender ermöglichen, ohne zeitaufwändige Konfiguration einfach Reichweitenerweiterungs- oder Bridge-Anwendungen für CAN- und CAN FDNetzwerke zu implementieren.
Highlights
- Auf Hutschiene montierbar
- Unterstützung von Industrial Ethernet (z. B. EtherCAT)
- Bis zu 8 CAN-Kanäle (davon 4x CAN-FD-fähig) in einem Gerät
- CAN Listen Only (CAN RX) für z. B. Datenprotokollierung
- Nur wenige μs Frame-Verzögerung in klassischen Gateway-Anwendungen
- Einschalten via CAN (selbsttätiges Einschalten im Falle einer beliebigen CAN-Kommunikation oder einer definierten Nachricht)
- Galvanische Trennung bis zu 4 kV
- Kompatibel mit dem Ixxat CAN@net Generic Ethernet Protokoll und dem CAN@net NT Protokoll
Technische Daten
- Abmessung (L x B x H) 196 x 113 x 43 mm
- Schutzklasse IP40
- Gewicht ca. 790 g
- Betriebstemperatur; -40 °C ... +80 °C
- Spannungsversorgung 6-36 V DC
- Stromaufnahme Typ. 420 mA bei 12 V
- Gehäusematerial Aluminium, rostfreier Stahl
- Relative Luftfeuchtigkeit 10-95 %, nicht kondensierend
- Host-System Power PC, 256 MByte RAM, 256 MByte Flash
- Ethernet 10/100 MBit/s, RJ45
- USB 2.0 High-Speed Device, USB-B 2.0 High-Speed Device, USB-A
- CAN-FDTransceiver Microchip MCP2562FD
- CAN RX only Hardware umschaltbar
- CAN-High-Speed-Transceiver Texas Instruments SN65HVD251
- CAN-Bus-Abschlusswiderstand High-speed/CAN-FD: keiner
- LIN-Transceiver NXP TJA1020
- 1.01.0091.02000
